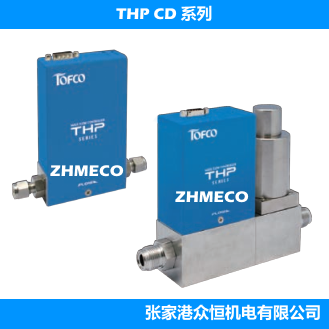

TOFCO THP-CD 系列
■ 采用數字式控制電路，對于大流量也能快速應答而且還能保證其精確度同時搭載了豐富的附加功能。
■ 可搭載壓力傳感器進行壓力測定( 追加預定)
■ 所有流量范圍內可以快速響應
■ 高精度·優越的穩定性
■ 搭載了LED可以確認控制狀態
■ Normally Open 對應規格(只有THP-CD500)→”THP-CD500NO”
| THP-CD001 | THP-CD030 | THP-CD100 | THP-CD400 | THP-CD1000 | THP-CD2000 | THP-CD5000 | THP-CD500 |
最大流量(N2) | 5～1,500 smlm | 1.5～30 slm | 30～100 slm | 100～400 slm | 400～1,000 slm | 1,000～2,000 slm | 2,000～5,000 slm | 100～500 slm |
流量測定范圍 | 2～100 % of FS |
測定精確度 | ≤ ± 1.0 % of Reading (25～100 % of FS) ≤ ± 0.25 % of FS (2～25 % of FS) | ≤ ± 2.0 % of Reading (25～100 % of FS) ≤ ± 0.5 % of FS (2～25 % of FS) | ≤ ± 3.0 % of Reading (25～100 % of FS) ≤ ± 1.0 % of FS (2～25 % of FS) | ≤ ± 2.0 % of Reading (25～100 % of FS) ≤ ± 0.5 % of FS (2～25 % of FS) |
響應時間 | ≤ 1.5 sec | ≤ 2.5 sec | ≤ 3 sec | ≤ 2 sec |
直線性 | ≤ ± 0.2 % of FS | ≤ ± 0.5 % of FS |
再現性 | ≤ ± 0.2 % of FS | ≤ ± 0.3 % of FS |
控制閥類型 | Normally Closed Solenoid | Normally Closed Solenoid(Pilot type Valve) | Normally Closed Solenoid |
密封材質 | 墊片(Silicon, Viton, Viton-ETP, Kalrez, etc.) |
數字接口 | RS-485 (Baud Rate 9600 bps) |
信號類型 | 仿真信號 : 4～20mA or 0～5VDC 數字信號： RS-485 |
電源 | +15～24VDC (min 14.5V / max. 32V) / 0.5A |
使用溫度范圍 | 5～50℃ (精度保證: 15～35 ℃ ) |
預熱時間 | 15分(精度保證 : 30分) |
材質 | SUS316L |
1 | 001 | 最大流量(SL/min) | ～1500 SmL/min | 接續口徑 | LOK1/8”, 1/4”, 3/8”, VCR1/4” |
030 | ～30 | LOK1/8”, 1/4”, 3/8”, VCR1/4” |
100 | ～100 | LOK1/4”, 3/8”, 1/2”, 3/4”, VCR1/2” |
400 | ～400 | LOK1/4”, 3/8”, 1/2”, 3/4”, VCR1/2” |
500 | ～500 | LOK3/8”, 1/2”, 3/4”, VCR1/2” |
1000 | ～1000 | LOK3/8”, 1/2”, 3/4”, VCR1/2” |
2000 | ～2000 | LOK1/2”, 3/4”, 1” |
5000 | ～5000 | LOK1”, 25A Flange, 40A Flange |
2 | C | Output 4-20mA |
V | Output 0-5V |
RC | RS-485 with 4-20mA |
RV | RS-485 with 0-5V |
3 | 1 | AIR |
2 | N2 |
3 | O2 |
4 | CO2 |
5 | Ar |
6 | He |
9 | 特 殊 (LPG, LNG, H2···etc) |
4 | D | SmL/min |
E | SL/min |
Z | 特殊 |
5 | Max. | 最大流量記錄 |
6 | L | LOK接口 |
V | VCR接口 |
F | Flange連接類型 |
Z | 其他 |
7 | 00 | 1/8” |
01 | 1/4” |
02 | 3/8” |
03 | 1/2” |
04 | 3/4” |
05 | 1” | JIS10K25A 相當于RF flange |
07 | - | JIS10K40A 相當于RF flange |
8 | S | Silicon |
FKM | Viton |
FKME | Viton-ETP |
K | Kalrez |
9 | P1/P2 | 表示P1/P2。（示例：2bar/1atm） |
10 | C2 | 專用連接電纜2m (單側) |
